KX-IO for KOMODO X and V-RAPTOR
- KX-IO power/Io module with V-mount plate
카메라와의 연결에 대한 간섭을 최소화하여 대부분의 배터리가 작동할 수 있도록 설계되었습니다.
케이블 충돌을 방지하고 최적의 사용을 위해 신중하게 설계되었습니다. KX-IO는 매우 가볍고, 컴팩트하며
목적에 맞게 제작되었습니다. 제공하는 전원 출력을 최대한 활용하기 위해 12A 배터리 사용을 권장합니다.
KX-IO는 RED RAPTOR와도 호환됩니다.
KX-IO 기능:
내장된 녹화 버튼
내장된
Tally light (빨간색 LED)
이 기능을 켜려면 카메라 메뉴에서 시스템 설정, GPO 기능으로 이동한 후 녹화 표시기 출력을 선택하십시오.
직접 교체 가능한 V-mount 또는 Gold-mount 플레이트
2x Unregulated 2pin 0B 커넥터 (배터리 플레이트에 있는 것은 퓨즈가 없으며 본체에 있는 2개는 총 6A로
퓨즈가 있음)
1x Fischer 3 R/S 전원 커넥터 (11-16.4V, 총 6A)
1x 9pin 0B EXT 패스스루 포트 (SmallHD 카메라 컨트롤, 추가 트리거, TC, GEN 등.)
1x 5pin 0B Time-Code / Genlock 콤보 포트 1개 (Ambient 스타일)
1x BNC Genlock
1x 4pin 00B CTRL RCP2 포트 (SmallHD, c-motion, 등)
1x 6pin 1B DC 입력/배터리 핫스왑 포트 (D-Tap과 배터리 플레이트의 2pin은 DC 입력과 연결되지 않음)
1x 빨간색 LED 표시기가 있는 총 6A의 재설정 가능한 디지털 퓨즈 (2x 2p`in0B 및 Fischer 3)
배터리 방전 방지 스위치로, 배터리와 액세서리를 연결한 채로 배터리가 방전되지 않도록 합니다.
Komodo-X의 M4 구멍에 직접 연결할 수 있는 브레이싱 플레이트와 상단 플레이트용 브레이스가 있습니다.
카메라와 연결되는 9pin EXT 내장 케이블
RED 승인 배터리 사용 시 SMBUS 배터리 정보 제공 (V-mount 전용)
V-Mount 배터리 플레이트 기능:
방향이 오프셋된 2개의 D-Tap 전원 포트, unregulated 2pin 0B 포트 1개 (퓨즈 앰프 제한에 포함되지 않음),
짧은 양극 핀으로 접지가 항상 먼저 연결됩니다.
KX-IO는 KOMODO-X 및 V-RAPTOR와 호환됩니다.
RAPTOR IO (RED APPROVED)
- V-Mount RAPTOR IO
RED가 승인한 RAPTOR IO는 RED V-RAPTOR, RAPTOR [X], RAPTOR S35를 위한 가벼운(11.1oz) 포트 익스팬더 및 전원 솔루션입니다.
IO 전원 솔루션은 Bright Tangerine 탑 플레이트 및 케이지, 8Sinn 탑 플레이트 등과 호환됩니다.
참고: Red Tactical Top Plate 및 배터리 어댑터와는 호환되지 않습니다.
RAPTOR IO 기능:
사용자 교체 가능한 Core Gold 및 D-tap 포함 V-mount 배터리 플레이트
2x Fischer 3 pin R/S 커넥터(Unregulated, 최대 11-17V)
2x 역전력 보호 기능이 있는 Lemo 타입 Unregulated 2 pin 0B 전원 커넥터 (최대 11-17V)
5 pin 0B 타임코드 커넥터
BNC Genlock 포트
4 pin 00B CTRL 포트
9-pin 0B EXT패스스루 커넥터 (SmallHD 또는 9 pin 브레이크아웃 장치 및 트리거 사용 가능)
리셋 가능한 내장 디지털 퓨즈 시스템 (6A 트립 및 LED 표시기 포함). 퓨즈가 트립되어도 카메라에 전압이 끊기지 않습니다. 6A는 2 pin 전원 및 3 pin Fischer 전원 포트에 해당합니다. 카메라 및 2개의 D-tap은 이 전류 소모에 포함되지 않습니다.
배터리 방전 방지 스위치 (C ON은 카메라 켜짐, AD ON은 배터리 방전 방지 켜짐). 이를 통해 배터리를 완전히 충전 상태로 유지하면서도 카메라 및 액세서리에 전원을 차단할 수 있습니다.
6 pin 1B DC 전원 입력
카메라에 깔끔하고 로우 프로필 연결을 위한 맞춤형 직각 9pin 0B EXT 커넥터
무게는 단 11.1oz로 매우 가볍습니다.
V-mount에서 SMBUS 배터리 패스스루 기능이 지원됩니다. Gold mount 솔루션과 마찬가지로 Gold mount에서는 SMBUS를 사용할 수 없습니다.
참고: Red Tactical Top Plate 및 배터리 어댑터와 호환되지 않습니다.
BATTERY IO FOR RED KOMODO OG -
BATTERY IO with V2 V-Mount Plate (Mutiny)
RED가 승인한 MUTINY™ Battery IO는 RED KOMODO® 카메라용으로 설계된 가벼운 교환형 배터리 마운트
시스템으로, 내장 포트 익스팬더와 전원 출력 기능을 제공합니다.
Battery IO는 많은 중복 옵션이 내장되어 있으며 다른 회사에서는 제공하지 않는 기능들(9핀 EXT 패스스루, 배터리 방전 방지 스위치, 전압계, DC IN 옵션 등)을 갖추고 있습니다.
사용 가능한 배터리 플레이트는 V2 V-Mount, V2 Gold Mount, MAX Mount (Dewalt 20V/18V Max)입니다.
기능 목록:
1x Battery IO 모듈 IO/전원 유닛 (교체 가능한 배터리 플레이트 포함)
1x 교체 가능한 배터리 플레이트(Gold mount, V2 V-Mount 또는 DeWalt MAX 중 선택)
배터리 플레이트 옵션은 Battery IO Core 모듈형 IO/전원 유닛에 장착됩니다.
V2 V-Mount 및 V2 Gold Mount 배터리 플레이트 버전은 단극 핀이 짧은 양극 듀얼 D-Tap,
unregulated 2pin, 그리고 DC 전원 입력 / 핫 스왑 포트를 특징으로 합니다.
두 플레이트 모두 어댑터 없이 수평 또는 수직으로 장착 가능합니다.
또한, Komodo DC 입력 케이블을 사용하여 배터리 핫 스왑이 가능합니다.
2x Regulated 차폐형 12V Lemo 2pin 전원 출력 (Pin1은 그라운드, pin 2는 +VDC)
화면을 가리지 않게 직각 케이블을 사용할 수 있도록 각도가 조정되었습니다.
각 커넥터는 정격 2A, 최대 3A의 전류를 지원합니다.
지속적으로 2A 이상의 전원이 필요한 경우 unregulated D-Tap 포트나 Fischer 3 전원을 사용하십시오.
2x 배터리 플레이트의 Unregulated D-Tap 출력
V2 V-Mount의 경우 D-Tap이 오프셋되어 장착 방식에 따라 플레이트의 측면 또는 상단에 위치할 수 있습니다. Gold Mount의 경우 D-Tap은 플레이트의 왼쪽과 오른쪽에 위치합니다.
DeWalt MAX의 경우 D-Tap은 오른쪽에 있으며, 왼쪽에는 2pin 0B Lemo 스타일 커넥터가 있습니다.
1x 유닛 상단에 내장된 빨간 레코드 버튼 (쉽게 접근 가능한 레코드 버튼)
Fischer 3 또는 9pin EXT 패스스루와 같은 다른 레코드/트리거 옵션도 사용할 수 있습니다.
1x CTRL 4pin 포트
이 포트는 SmallHD 카메라 컨트롤을 위한 RCP2 프로토콜을 지원합니다. 또한, 9pin EXT 패스스루 옵션을
통해 카메라 컨트롤이 가능해 SmallHD KOMODO 카메라 컨트롤 케이블의 버전에 구애받지 않습니다.
1x Un-regulated Fischer 3pin R/S 트리거/전원 포트
레코드 버튼이나, 서드파티 레코드/트리거로 카메라를 트리거할 수 있습니다. Unregulated pin 2는 액세서리 전원 공급용으로도 사용할 수 있습니다.
1x 5pin timecode I/O + Genlock Ambient Recording 콤보 포트
이 포트는 젠락 입력과 타임코드 입력을 동시에 지원합니다. BNC Genlock과 5pin lemo 스타일 타임코드
브레이크아웃 Y 케이블을 사용하는 선택사항도 제공됩니다.
1x 9pin EXT 패스스루 포트
더 많은 옵션을 위해 확장 및 추가 트리거, SmallHD 카메라 컨트롤 (9P EXT to 4pin CTRL), Genlock 및
타임코드를 제공합니다.
1x 내장형 라이브 LED 배터리 전압 미터와 전용 로우 프로파일 온/오프 스위치
이 전압 미터는 촬영시 빛이 앞으로 새는 것을 방지하기 위해 카운터싱크 처리되었습니다. SMBUS 배터리
사용 여부에 관계없이 전압을 읽을 수 있습니다. 카메라에서만 읽을 수 있는 다른 마운트와 달리, 펌웨어 업데이트로 인해 고장 날 걱정이 없습니다. 미터는 녹색 또는 파란색으로 표시됩니다.
1x 배터리 방전 방지 스위치
유닛 하단에 있는 이 스위치는 배터리를 며칠동안 카메라에 장착해도 배터리가 방전되지 않습니다.
이 스위치는 실수로 스위칭되는 것을 방지하기 위해 눈에 띄지 않는 위치에 있으며, 다큐멘터리 작업을 위해 준비 상태로 유지하는 경우, 배터리를 제거하거나 케이블을 분리할 필요 없이 바로 촬영할 수 있어 필수적입니다. 액세서리 포트 (2pin 및 Fischer 3pin)로의 전원을 완전히 차단합니다.
선택적으로 DC 입력 케이블(다양한 옵션이 제공됨)을 사용하여 배터리 없이도 Battery IO를 완전히 작동시킬 수 있으며, 모든 IO와 전원 출력을 사용할 수 있습니다. 짐벌 사용, Steadicam 또는 KOMODO AC/DC 어댑터 사용 시에 이상적입니다.
KX-IO LOCK BRACE PLATE
KX-IO LOCK BRACE PLATE는 KOMODO X 카메라 상단의 M4 나사 구멍에 부착되어 더 큰 배터리 착용이
가능해 KX-IO의 굴곡이나 움직임을 방지합니다. 또한, 카메라의 릴리스 버튼이 실수로 눌릴 경우 KX-IO가
실수로 분리되는 것을 방지합니다.
브레이스와 M4 나사 2개가 포함되어 있습니다.
MUTINY TRUE 12G ISOLATOR
초경량 12G 아이솔레이터 시스템은 FreakshowHD와 함께 개발되었으며, 카메라, 모니터 또는 기타 12G SDI 장치의 12G 포트를 활성 아이솔레이션으로 보호하는 데 도움을 줍니다. 카메라 전원을 켜거나 끌 때,
배터리 교체 시 12G SDI 케이블을 카메라에서 제거하는 대신, 단순히 신호 (SIG)에서 아이솔레이션 (ISO) 모드로 전환합니다. ISO로 전환하면 빨간 LED가 꺼지고 모니터/무선 송신기에 신호가 차단되지만, 언제나 그라운드는 유지됩니다. 그 후 새 배터리로 교체합니다. 모든 장치의 전원이 켜지면 다시 신호(SIG) 모드로 전환하여 빨간 LED가 켜지고 비디오 신호가 다시 활성화됩니다.
이 아이솔레이터는 2pin 0B 입력을 통해 전원이 필요하지만, 출력단의 2pin 0B 커넥터에도 전원을 전달합니다. 아이솔레이터가 ISO 모드에 있을 때, 배터리 교체 시 전원이 제거되어도 아이솔레이션이 유지됩니다.
12G 아이솔레이터는 시장의 다른 솔루션과 달리 두 가지 수준의 보호 기능을 제공합니다.
첫 번째는 신호에 DC가 존재하지 않도록 하는 AC 결합형 ESD 스마트 회로입니다.
두 번째는 신호 경로를 카메라와 모니터/무선 송신기로부터 차단하여 항상 접지만 연결된 상태로 유지하는 전자 스위칭이 있는 기계적 스위치인 로직 스위치입니다.
이로 인해 신호 케이블의 중심 핀인 SDI 케이블의 신호선을 통해 카메라의 민감한 12G SDI 포트로 역전류가 흐르는 것을 방지합니다.
표준 D/P-tap 케이블 대신 Safetap V4 전원 케이블을 권장합니다. Safetap V4 케이블은 접지가 양극보다 먼저 전자적으로 연결되어 모든 장치에 대한 안전성을 더욱 높입니다.
아이솔레이터로 보호할 수 있는 12G SDI 카메라들은 다음과 같습니다:
RED (KOMODO / KOMODO-X / V-RAPTOR S35/VV/XL), Sony (Venice / Venice 2 / FX6 / FX9 / FR7), ARRI (Alexa 35), Canon (C300 MKIII/C500 MKII) 등. 최대 4K 1000fps, 23.98-30hz 출력까지 지원합니다.
NANO and NANO+ RED Approved IO port expanders for KOMODO / KOMODO X & V-RAPTOR
- NANO with MOUNTING BUNDLE (flat, BP plate,
90 degree & 15mm rod mounting brackets)
NANO와 NANO+는 RED KOMODO 및 V-RAPTOR를 위한 세계에서 가장 작고 가벼운 모듈형 EXT 포트
익스팬더입니다. Timecode (TC), Genlock, R/S 카메라 트리거링 및 RCP2 컨트롤 (SmallHD 모니터)을 위한
인터페이스를 제공합니다. 짐벌 작업 및 간편한 설정을 원하는 사용자에게 적합합니다.
NANO 특징
9pin 0B EXT 입력 포트
Fischer 3 R/S 트리거 포트 (이 포트에는 전원이 없습니다)
4pin 00B CTRL RCP2 컨트롤 (SmallHD 등 용)
5pin 0B Timecode (TC) 및 Genlock 콤보 포트 (Ambient 스타일)
NANO+는 NANO의 모든 기능을 제공하며 9pin 0B EXT female 패스스루 포트를 추가로 제공합니다.
두 제품 모두 크기는 약 1x1x7/8인치 (약 2.5x2.5x2.2cm)이며,
NANO는 무게가 22g/0.8oz, NANO+는 42g/1.5oz입니다.
선택 사항으로 교체 가능한 마운팅 브라켓을 제공하여 NANO와 NANO+를 내부에서 회전시킬 수 있습니다. 표준 평면 마운트 브라켓이 포함되어 있습니다. 추가로 BP 마운팅 플레이트, 90도 마운트 브라켓, 멀티 앵글 로드 마운트 브라켓이 포함된 번들 팩도 제공되어 모든 종류의 카메라 구성에 쉽게 적용할 수 있습니다.

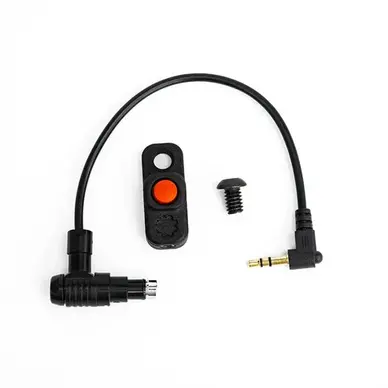

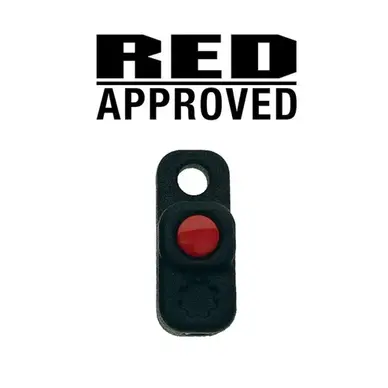

BOLT-ON V2 Micro R/S Button for (KOMODO / KOMODO X / V-RAPTOR / DSMC2*/ALEXA 35/etc)
BOLT-ON V2 Micro 녹화 버튼 RUN/STOP 트리거는 RED KOMODO, KOMODO X, V-RAPTOR 및 *DSMC2(*Jetpack 또는 V-Lock Expander와 함께 사용할 때)를 위해 RED의 승인을 받았습니다.
또한 Fischer 3 커넥터가 있는 모든 Arri 카메라와도 작동합니다.
BOLT-ON V2는 이제 1/4-20 나사 또는 M4 나사를 사용하여 장착할 수 있습니다. (1/4-20 나사가 포함됨)
V2는 이전 V1 Bolt-On Micro보다 35% 더 작고 무게는 0.03oz에서 0.01oz 미만으로 더 가벼워졌습니다.
V1과 동일한 긍정적인 클릭감을 제공합니다.
트리거를 원하는 위치에 장착할 수 있습니다. BOLT-ON Micro V2는 다양한 케이블 옵션으로 제공되며,
6” 및 12” EXT 9pin의 멀티팩 옵션과 추가 케이블 구매 옵션도 제공합니다. 현재 제공되는 커넥터 유형은 다음과 같습니다:
1) KOMODO, KOMODO-X 또는 V-RAPTOR EXT 포트에 직접 연결하기 위한 9pin EXT 직각 커넥터가 있습니다.
2) MUTINY™ IO 포트 익스팬더, StormBox Pro, Wooden Camera B-Box 또는 Modern Film Tools, Fischer 3
포트가 있는 Arri 카메라 등에서 사용하기 위한 Fischer 3 직선 또는 직각 커넥터가 있습니다.
3) RED Expander Module for KOMODO 및 Phantom Flex에서 사용하기 위한 BNC. 길이는 12”로 고정되어
있지만 BNC to BNC 어댑터로 연장할 수 있습니다.
4) DSCM2 Jetpack Expander, DSMC2 Jetpack SDI Expander, DSMC2 V-Lock I/O Expanders에서만 사용하기 위한 4pin 00B SYNC이 있습니다. 이 케이블은 은색 4pin 00B 직각 옵션은 없고 직선 커넥터만 있습니다.
주의: 이 케이블은 카메라 본체 또는 기본 익스팬더에 직접 사용할 수 없습니다. 위에 언급된 익스팬더에서만 작동합니다.
1/4-20 나사도 함께 제공됩니다.
Right Angle Adapters 2pin 0B
