![V-RAPTOR TITLE-1.jpg](https://static.wixstatic.com/media/51ef80_2850c0a15bf64cfdbf14e870a76bf28a~mv2.jpg/v1/fill/w_929,h_500,al_c,q_85,enc_auto/V-RAPTOR%20TITLE-1.jpg)

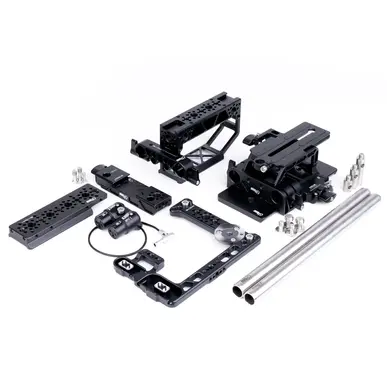

Mid Kit for RED V-Raptor
ARCA Top Mount (V-Raptor)는 RED V-Raptor를 위한 탑 마운트로, 전면 1/4-20 나사 구멍에 부착할 수 있으며 함께 제공되는 ARCA
핸들과 탑 플레이트를 사용할 수 있습니다.
ARCA Top Handle
1/4-20, 3/8-16 ARRI 로케이팅 핀과 M4x20mm 나사 구멍이 있으며, 두 개의 핫슈 마운트가
있는 슬라이딩 카메라 핸들입니다.
ARCA Top Plate (114mm)
1/4-20, 3/8-16 ARRI 로케이팅 핀과 M4x20mm 나사 구멍이 있는 114mm도브테일 길이의 슬라이딩 탑 플레이트입니다.
Rod Bracket (15mm LW)
탑 핸들 또는 탑 플레이트에 부착하여 15mm LW 로드 서포트를 제공합니다.
Baseline 15mm LW (RED V-Raptor)
상단에 ARCA Swiss 카메라 도브테일 인터페이스와, 하단에 ARRI 표준 도브테일 인터페이스가 있는 퀵 릴리즈 15mm LW 베이스 플레이트입니다.
Breakout Side Plate for RED V-Raptor
1/4-20, 3/8-16 ARRI 로케이팅 핀과 M4x20mm 나사 구멍이 있으며, AB-1과 같은 브레이크아웃 박스용 이상적인 나사 위치가 있는
RED V-Raptor용 사이드 플레이트입니다.
Audio Breakout AB-1 (RED V-Raptor)
카메라 00 LEMO 커넥터를 두 개의 표준 풀
사이즈 XLR로 변환합니다. 상단 플레이트에
포함된 1/4-20으로 부착합니다.
15mm 9inch stainless steel rods 2개가
포함되어 있습니다.

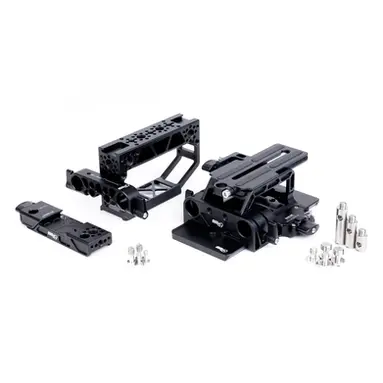

Base Kit for RED V-Raptor
ARCA Top Mount (V-Raptor)는 RED V-Raptor를 위한 상단 마운트로, 전면 1/4-20 나사 구멍에 부착할 수 있으며 함께 제공되는 ARCA
핸들과 탑 플레이트를 사용할 수 있습니다.
ARCA Top Handle
1/4-20, 3/8-16 ARRI 로케이팅 핀과 M4x20mm
나사 구멍이 있으며, 두 개의 핫슈 마운트가
있는 슬라이딩 카메라 핸들입니다.
Rod Bracket (15mm LW)
탑 핸들 또는 탑 플레이트에 부착하여 15mm LW 로드 서포트를 제공합니다.
Baseline 15mm LW (RED V-Raptor)
상단에 ARCA Swiss 카메라 도브테일 인터페이스와, 하단에 ARRI 표준 도브테일 인터페이스가 있는 퀵 릴리즈 15mm LW 베이스 플레이트입니다.
ARCA Top Handle Kit + 15mm LW
(RED Komodo, Komodo-X, V-Raptor)
ARCA Top Mount (Komodo, Komodo-X, V-Raptor)는 Komodo, Komodo-X, V-Raptor 카메라의 상단에 있는 두 개의 1/4-20 나사에 부착됩니다.
Komodo-X의 경우, 두 개의 포함된 M4 나사를
사용하여 Top Mount를 카메라 상단의 후면 부분에 부착할 수 있습니다.
V-Raptor의 경우, 상단 나사 구멍은 앞쪽에 있는 것만 호환됩니다.
중앙 ARCA Swiss 표준 슬롯을 사용하여 ARCA Top Handle과 ARCA Top Plate (114mm)은 상단에서 장착하거나 또는 후면에서 슬라이딩하여 설치할 수 있습니다. 후면에서 슬라이딩할 때,
알맞게 설치하면 안전 핀이 팝 소리와 함께 잠깁니다. 위치를 조정한 후, 래칫 엄지 나사를 잠그세요.
상단으로 장착하려면 엄지 나사를 풀고,
래칫 손잡이를 밖으로 당겨서 ARCA 클램프가
완전히 열릴 때까지 래칫 손잡이를 돌리세요.
조이는 과정은 반대로 진행하세요.
탑 마운트에는 ARRI 로케이팅 핀이 있는 1/4-20, 3/8-16 및 장착 액세서리용 M4x20mm 구멍도
있습니다.
ARCA Top Handle는 경량 슬라이딩 카메라 핸들로, ARCA Top Mount (RED Komodo, Komodo-X,
V-Raptor)에 부착됩니다.
1/4-20 및 3/8-16 마운팅 홀에는 표준 간격의 ARRI 로케이팅 핀이 있습니다.
여러 면에는 M4x20mm 나사 구멍이 있어 Rod Bracket (15mm LW) 또는 다른 ARRI M4 액세서리를 부착할 수 있습니다. 카메라 전면과 후면에는
카메라 조명, 마이크 및 기타 슈 액세서리를 부착할 수 있는 핫슈 마운트가 있습니다.
Rod Bracket (15mm LW)는 60mm 간격의 두 개의 15mm 로드를 고정하며, Baseline 15mm LW 베이스 플레이트의 뒷면에 있는 두 개의 1/4-20 나사로 18mm 간격으로 부착하여 후면 로드 서포트를 추가합니다.
20mm 간격의 M4 나사를 사용하여 ARCA Top Handle, ARCA Top Plate (114mm) 또는 표준 ARRI M4 간격을 가진 다른 장치에 부착할 수 있습니다. 상단에는 추가 액세서리를 추가할 수 있는
M4x20mm 나사 구멍이 있습니다.
ARCA Top Handle Kit
(RED Komodo, Komodo-X, V-Raptor)
ARCA Top Mount (Komodo, Komodo-X, V-Raptor)는 Komodo, Komodo-X, V-Raptor 카메라의 상단에 있는 두 개의 1/4-20 나사에 부착됩니다.
Komodo-X의 경우, 두 개의 M4 나사를
사용하여 Top Mount를 카메라 상단의 후면 부분에 부착할 수 있습니다.
V-Raptor의 경우, 상단 나사 구멍은 앞쪽에 있는 것만 호환됩니다.
중앙 ARCA Swiss 표준 슬롯을 사용하여 ARCA Top Handle과 ARCA Top Plate (114mm)은 상단에서 장착하거나 또는 후면에서 슬라이딩하여 설치할 수 있습니다. 후면에서 슬라이딩할 때,
알맞게 설치하면 안전 핀이 팝 소리와 함께 잠깁니다. 위치를 조정한 후, 래칫 엄지 나사를 잠그세요.
상단으로 장착하려면 엄지 나사를 풀고,
래칫 손잡이를 밖으로 당겨서 ARCA 클램프가
완전히 열릴 때까지 래칫 손잡이를 돌리세요.
조이는 과정은 반대로 진행하세요.
탑 마운트에는 ARRI 로케이팅 핀이 있는 1/4-20, 3/8-16 및 장착 액세서리용 M4x20mm 구멍도
있습니다.
ARCA Top Handle는 경량 슬라이딩 카메라 핸들로, ARCA Top Mount (RED Komodo, Komodo-X,
V-Raptor)에 부착됩니다.
1/4-20 및 3/8-16 마운팅 홀에는 표준 간격의 ARRI 로케이팅 핀이 있습니다.
여러 면에는 M4x20mm 나사 구멍이 있어 Rod Bracket (15mm LW) 또는 다른 ARRI M4 액세서리를 부착할 수 있습니다. 카메라 전면과 후면에는
카메라 조명, 마이크 및 기타 슈 액세서리를 부착할 수 있는 핫슈 마운트가 있습니다.
ARCA Top Plate Kit (114mm,
RED Komodo, Komodo-X, V-Raptor)
ARCA Top Mount (Komodo, Komodo-X, V-Raptor)는 Komodo, Komodo-X, V-Raptor 카메라의 상단에 있는 두 개의 1/4-20 나사에 부착됩니다.
Komodo-X의 경우, 두 개의 M4 나사를
사용하여 Top Mount를 카메라 상단의 후면 부분에 부착할 수 있습니다.
V-Raptor의 경우, 상단 나사 구멍은 앞쪽에 있는 것만 호환됩니다.
중앙 ARCA Swiss 표준 슬롯을 사용하여 ARCA Top Handle과 ARCA Top Plate (114mm)은 상단에서 장착하거나 또는 후면에서 슬라이딩하여 설치할 수 있습니다. 후면에서 슬라이딩할 때,
알맞게 설치하면 안전 핀이 팝 소리와 함께 잠깁니다. 위치를 조정한 후, 래칫 엄지 나사를 잠그세요.
상단으로 장착하려면 엄지 나사를 풀고,
래칫 손잡이를 밖으로 당겨서 ARCA 클램프가
완전히 열릴 때까지 래칫 손잡이를 돌리세요.
조이는 과정은 반대로 진행하세요.
ARCA Top Plate (114mm)는 경량 탑 플레이트로, ARCA Top Mount (RED Komodo, Komodo-X,
V-Raptor)에 부착됩니다.
표준 간격의 ARRI 로케이팅 핀이 있는 1/4-20 및 3/8-16 마운팅 홀이 있습니다.
여러 면에는 M4x20mm 나사 구멍이 있어 Rod Bracket (15mm LW) 또는 다른 ARRI M4 액세서리를 부착할 수 있으며. 114mm의 도브테일 길이를
가진 탑 플레이트입니다.
Audio Breakout AB-1 (RED Komodo-X, V-Raptor, ARRI Alexa Mini, Z CAM E-2)
Audio Breakout AB-1 (RED Komodo-X, V-Raptor, ARRI Alexa Mini, Z CAM E-2)는 카메라의 5핀 00 LEMO를 표준 풀 사이즈 XLR 두 개로 변환하는
패시브 어댑터입니다.
카메라 본체나 RED Komodo Breakout Side Plate (별도 판매)와 같은 사이드 플레이트에는 캡티브 1/4-20 나사와 고무 패드를 사용하여 부착됩니다.
20mm 간격의 ARRI M4 나사 구멍 두 개가 있어 Breakout Box Side Mounting Bracket (ARRI 3/8-16) (별도 판매)을 추가할 수 있습니다.
이를 통해 AB-1을 ARRI 로케이팅 핀과 함께 3/8-16 나사를 사용하여 부착할 수 있습니다.
싱글 15mm Rod Clamp 또는 싱글 19mm Rod Clamp (별도 판매)을 사용하여 로드에 쉽게 부착할 수 있습니다.
Z CAM E2 (모든 모델)와도 호환되지만 커넥터
각도로 인해 CTRL 1 포트나 COM 포트와 충돌할 수 있습니다.
8inch (20cm) 케이블 길이로, 직각 LEMO 호환
커넥터가 있습니다.
EXT Breakout EB-1 (RED Komodo, Komodo-X, V-Raptor)
EXT Breakout EB-1 (RED Komodo, Komodo-X,
V-Raptor)는 카메라의 9핀 0B LEMO EXT 포트를
아래에 나열된 산업 표준 커넥터로 변환합니다.
Genlock: 75-ohm BNC
Timecode: 5-pin 0B
CTRL: 4-pin 00
Trigger: 3-pin Fischer
EXT Pass-Through: 9-pin 0B
카메라 본체나 RED Komodo Breakout Side Plate (별도 판매)와 같은 사이드 플레이트에는 캡티브 1/4-20 나사와 고무 패드를 사용하여 부착됩니다.
20mm 간격의 ARRI M4 나사 구멍 두 개가 있어 Breakout Box Side Mounting Bracket (ARRI 3/8-16) (별도 판매)을 추가할 수 있습니다.
이를 통해 AB-1을 ARRI 로케이팅 핀과 함께 3/8-16 나사를 사용하여 부착할 수 있습니다.
8inch (20cm) 케이블 길이로, 직각 LEMO 호환
커넥터가 있습니다.
Baseline 15mm LW (RED V-Raptor Baseplate)
Baseline 15mm LW (RED V-Raptor Baseplate)는
카메라들의 렌즈 중심으로부터 정확한 거리에 15mm 경량 로드를 고정하는 베이스 플레이트입니다.
하단의 ARRI 도브테일 슬롯은 상단 로드 잠금 메커니즘을 사용하여 포함된 Baseline ARRI 도브테일 또는 기타 ARRI 표준 도브테일에 부착됩니다.
엄지 나사를 풀고, 은색 버튼을 눌러 ARRI 도브테일에서 베이스 플레이트를 해제합니다.
다시 부착할 때, 아래로 내려서 팝 소리를 듣고 연결되었는지 확인하세요. ARRI 도브테일에서 위치를 조정한 후, 래칫 엄지 나사를 잠그세요.
Baseline ARRI 도브테일은 하단 ARRI 마운팅 플레이트로, 1/4-20 또는 3/8-16 나사를 사용하여 삼각대
플레이트에 부착하거나, 중앙 또는 오프셋 나사 간격을 가진 ARRI 표준 브릿지 플레이트에 부착할 수 있습니다.
상단의 ARCA 도브테일 슬롯은 포함된 ARCA Dovetail을 고정하며, 상단으로 장착하거나 후면에서 슬라이딩하여 설치할 수 있습니다. 후면에서 슬라이딩할 때, 알맞게 설치되면 안전 핀이 팝 소리와 함께 잠깁니다. 위치를 조정한 후에는 래칫 엄지 나사를 잠그세요.
상단으로 장착하는 방법은 엄지 나사를 풀고,
래칫 손잡이를 밖으로 당겨서 ARCA 클램프가 완전히 열릴 때까지 엄지 나사를 돌리면 됩니다.
조이는 과정은 반대로 하세요.
ARCA Dovetail의 중앙 나사 슬롯은 1/4-20 및 3/8-16 마운팅 나사와 호환되며, 수직 로드 구멍에는 Metabones와 같은 어댑터를 위한 1/4-20 렌즈 지원
포스트가 포함되어 있습니다.
Rod Bracket (15mm LW) (별도 판매)은 베이스 플레이트의 뒷면에 부착하여 후면 15mm LW 로드 서포트를 제공할 수 있습니다.
Breakout Side Plate for RED V-Raptor
Breakout Side Plate for RED V-Raptor는 RED V-Raptor의 측면에 부착되며, 1/4-20, 3/8-16 ARRI 로케이팅 핀, ARRI 표준 로젯, 그리고 M4x20mm 나사 구멍을 제공합니다.
RED의 간격과 일치하는 두 개의 오프셋 1/4-20 나사
구멍은 GDU Atlas Side Handle (Raptor, Right)와 같은 특정 서드 파티 제품을 부착할 수 있게 합니다.
후면의 1/4-20 나사 구멍은 Audio Breakout AB-1
(V-Raptor) 및 EXT Breakout EB-1과 같은 이상적인
부착 위치를 제공합니다.
사이드 플레이트에 있는 케이블 루프는 청결한 케이블 관리를 가능하게 합니다.
다른 제조사 액세서리와의 측면 플레이트 호환성은
다음과 같습니다:
-
8Sinn: 사이드 플레이트를 대체합니다.
-
Bright Tangerine: 사이드 플레이트를 대체합니다.
-
Came-TV: 사이드 플레이트를 대체합니다.
-
Ignite Digi: Keystone과 호환되지 않습니다.
-
Kondor Blue: 사이드 플레이트를 대체합니다.
-
Modern Film Tools: 사이드 플레이트를 대체합니다.
-
Octamas: 사이드 부착을 대체합니다.
-
RED/CS: 사이드 플레이트와 EXT 사이드 바를 대체합니다.
-
Smallrig: 사이드 플레이트를 대체합니다.
-
Tilta: 사이드 플레이트와 전원 모듈의 EXT 기능을 대체합니다.
-
Vocas: 탑 플레이트와 호환되지 않습니다.
![KOMODO-X TITLE.jpg](https://static.wixstatic.com/media/51ef80_89bd069b430743ba89bc8bf05c553093~mv2.jpg/v1/fill/w_970,h_485,al_c,q_85,usm_0.66_1.00_0.01,enc_auto/KOMODO-X%20TITLE.jpg)
Mid Kit for RED KOMODO-X
ARCA Top Mount (Komodo, Komodo-X, V-Raptor)는 RED Komodo-X용 탑 마운트로, 카메라의
전면 1/4-20 또는 후면 M4 나사 구멍에 부착할 수
있으며, 함께 제공되는 핸들과 탑 플레이트를
장착할 수 있습니다.
ARCA Top Handle
1/4-20, 3/8-16 ARRI 로케이팅 핀과 M4x20mm 나사 구멍이 있으며, 두 개의 핫슈 마운트가 있는 슬라이딩 카메라 핸들입니다.
ARCA Top Plate (114mm)
1/4-20, 3/8-16 ARRI 로케이팅 핀과 M4x20mm
나사 구멍이 있는 114mm 도브테일 길이의 슬라이딩 탑 플레이트입니다.
Rod Bracket (15mm LW)
탑 핸들 또는 탑 플레이트에 부착하여 15mm LW
로드 서포트를 제공합니다.
Baseline 15mm LW (RED Komodo, Komodo-X / Blackmagic Pocket 4K Baseplate)
상단에 ARCA Swiss 카메라 도브테일 인터페이스와, 하단에 ARRI 표준 도브테일 인터페이스가
있는 퀵 릴리즈 15mm LW 베이스 플레이트입니다.
Breakout Side Plate for RED KOMODO and KOMODO-X
1/4-20, 3/8-16 ARRI 로케이팅 핀과 M4x20mm
나사 구멍이 있으며, AB-1과 같은 브레이크아웃
박스용 이상적인 나사 위치가 있는 사이드 플레이트입니다.
Audio Breakout AB-1 (RED Komodo-X)*
카메라 00 LEMO 커넥터를 두 개의 표준 풀 사이즈 XLR로 변환합니다. 상단 플레이트에 포함된 1/4-20으로 부착합니다.
15mm 9inch stainless steel rods 2개가 포함되어 있습니다.
Base Kit for RED KOMODO and KOMODO-X
ARCA Top Mount (Komodo, Komodo-X, V-Raptor)는 RED Komodo-X용 탑 마운트로, 카메라의
전면 1/4-20 또는 후면 M4 나사 구멍에 부착할 수 있으며, 함께 제공되는 핸들과 탑 플레이트를
장착할 수 있습니다.
ARCA Top Handle
1/4-20, 3/8-16 ARRI 로케이팅 핀과 M4x20mm 나사 구멍이 있으며, 두 개의 핫슈 마운트가 있는 슬라이딩 카메라 핸들입니다.
Rod Bracket (15mm LW)
탑 핸들 또는 탑 플레이트에 부착하여 15mm LW
로드 서포트를 제공합니다.
Baseline 15mm LW (RED Komodo, Komodo-X / Blackmagic Pocket 4K Baseplate)
상단에 ARCA Swiss 카메라 도브테일 인터페이스와, 하단에 ARRI 표준 도브테일 인터페이스가
있는 퀵 릴리즈 15mm LW 베이스 플레이트입니다.
ARCA Top Handle Kit + 15mm LW
(RED Komodo, Komodo-X, V-Raptor)
ARCA Top Mount (Komodo, Komodo-X, V-Raptor)는 Komodo, Komodo-X, V-Raptor 카메라의 상단에 있는 두 개의 1/4-20 나사에 부착됩니다.
Komodo-X의 경우, 두 개의 포함된 M4 나사를
사용하여 Top Mount를 카메라 상단의 후면 부분에 부착할 수 있습니다.
중앙 ARCA Swiss 표준 슬롯을 사용하여 ARCA Top Handle과 ARCA Top Plate (114mm)은 상단에서 장착하거나 또는 후면에서 슬라이딩하여 설치할 수 있습니다. 후면에서 슬라이딩할 때,
알맞게 설치하면 안전 핀이 팝 소리와 함께 잠깁니다. 위치를 조정한 후, 래칫 엄지 나사를 잠그세요.
상단으로 장착하려면 엄지 나사를 풀고,
래칫 손잡이를 밖으로 당겨서 ARCA 클램프가
완전히 열릴 때까지 래칫 손잡이를 돌리세요.
조이는 과정은 반대로 진행하세요.
탑 마운트에는 ARRI 로케이팅 핀이 있는 1/4-20, 3/8-16 및 장착 액세서리용 M4x20mm 구멍도
있습니다.
ARCA Top Handle는 경량 슬라이딩 카메라 핸들로, ARCA Top Mount (RED Komodo, Komodo-X,
V-Raptor)에 부착됩니다.
1/4-20 및 3/8-16 마운팅 홀에는 표준 간격의 ARRI 로케이팅 핀이 있습니다.
여러 면에는 M4x20mm 나사 구멍이 있어 Rod Bracket (15mm LW) 또는 다른 ARRI M4 액세서리를 부착할 수 있습니다. 카메라 전면과 후면에는
카메라 조명, 마이크 및 기타 슈 액세서리를 부착할 수 있는 핫슈 마운트가 있습니다.
Rod Bracket (15mm LW)는 60mm 간격의 두 개의 15mm 로드를 고정하며, Baseline 15mm LW 베이스 플레이트의 뒷면에 있는 두 개의 1/4-20 나사로 18mm 간격으로 부착하여 후면 로드 서포트를 추가합니다.
20mm 간격의 M4 나사를 사용하여 ARCA Top Handle, ARCA Top Plate (114mm) 또는 표준 ARRI M4 간격을 가진 다른 장치에 부착할 수 있습니다. 상단에는 추가 액세서리를 추가할 수 있는
M4x20mm 나사 구멍이 있습니다.
ARCA Top Handle Kit
(RED Komodo, Komodo-X, V-Raptor)
ARCA Top Mount (Komodo, Komodo-X, V-Raptor)는 Komodo, Komodo-X, V-Raptor 카메라의 상단에 있는 두 개의 1/4-20 나사에 부착됩니다.
Komodo-X의 경우, 두 개의 M4 나사를
사용하여 Top Mount를 카메라 상단의 후면 부분에 부착할 수 있습니다.
중앙 ARCA Swiss 표준 슬롯을 사용하여 ARCA Top Handle과 ARCA Top Plate (114mm)은 상단에서 장착하거나 또는 후면에서 슬라이딩하여 설치할 수 있습니다. 후면에서 슬라이딩할 때,
알맞게 설치하면 안전 핀이 팝 소리와 함께 잠깁니다. 위치를 조정한 후, 래칫 엄지 나사를 잠그세요.
상단으로 장착하려면 엄지 나사를 풀고,
래칫 손잡이를 밖으로 당겨서 ARCA 클램프가
완전히 열릴 때까지 래칫 손잡이를 돌리세요.
조이는 과정은 반대로 진행하세요.
탑 마운트에는 ARRI 로케이팅 핀이 있는 1/4-20, 3/8-16 및 장착 액세서리용 M4x20mm 구멍도
있습니다.
ARCA Top Handle는 경량 슬라이딩 카메라 핸들로, ARCA Top Mount (RED Komodo, Komodo-X,
V-Raptor)에 부착됩니다.
1/4-20 및 3/8-16 마운팅 홀에는 표준 간격의 ARRI 로케이팅 핀이 있습니다.
여러 면에는 M4x20mm 나사 구멍이 있어 Rod Bracket (15mm LW) 또는 다른 ARRI M4 액세서리를 부착할 수 있습니다. 카메라 전면과 후면에는
카메라 조명, 마이크 및 기타 슈 액세서리를 부착할 수 있는 핫슈 마운트가 있습니다.
ARCA Top Plate Kit (114mm,
RED Komodo, Komodo-X, V-Raptor)
ARCA Top Mount (Komodo, Komodo-X, V-Raptor)는 Komodo, Komodo-X, V-Raptor 카메라의 상단에 있는 두 개의 1/4-20 나사에 부착됩니다.
Komodo-X의 경우, 두 개의 M4 나사를
사용하여 Top Mount를 카메라 상단의 후면 부분에 부착할 수 있습니다.
중앙 ARCA Swiss 표준 슬롯을 사용하여 ARCA Top Handle과 ARCA Top Plate (114mm)은 상단에서 장착하거나 또는 후면에서 슬라이딩하여 설치할 수 있습니다. 후면에서 슬라이딩할 때,
알맞게 설치하면 안전 핀이 팝 소리와 함께 잠깁니다. 위치를 조정한 후, 래칫 엄지 나사를 잠그세요.
상단으로 장착하려면 엄지 나사를 풀고,
래칫 손잡이를 밖으로 당겨서 ARCA 클램프가
완전히 열릴 때까지 래칫 손잡이를 돌리세요.
조이는 과정은 반대로 진행하세요.
ARCA Top Plate (114mm)는 경량 탑 플레이트로, ARCA Top Mount (RED Komodo, Komodo-X,
V-Raptor)에 부착됩니다.
표준 간격의 ARRI 로케이팅 핀이 있는 1/4-20 및 3/8-16 마운팅 홀이 있습니다.
여러 면에는 M4x20mm 나사 구멍이 있어 Rod Bracket (15mm LW) 또는 다른 ARRI M4 액세서리를 부착할 수 있으며. 114mm의 도브테일 길이를
가진 탑 플레이트입니다.
Audio Breakout AB-1 (RED Komodo-X, V-Raptor, ARRI Alexa Mini, Z CAM E-2)
Audio Breakout AB-1 (RED Komodo-X, V-Raptor, ARRI Alexa Mini, Z CAM E-2)는 카메라의 5핀 00 LEMO를 표준 풀 사이즈 XLR 두 개로 변환하는
패시브 어댑터입니다.
카메라 본체나 RED Komodo Breakout Side Plate (별도 판매)와 같은 사이드 플레이트에는 캡티브 1/4-20 나사와 고무 패드를 사용하여 부착됩니다.
20mm 간격의 ARRI M4 나사 구멍 두 개가 있어 Breakout Box Side Mounting Bracket (ARRI 3/8-16) (별도 판매)을 추가할 수 있습니다.
이를 통해 AB-1을 ARRI 로케이팅 핀과 함께 3/8-16 나사를 사용하여 부착할 수 있습니다.
싱글 15mm Rod Clamp 또는 싱글 19mm Rod Clamp (별도 판매)을 사용하여 로드에 쉽게 부착할 수 있습니다.
Z CAM E2 (모든 모델)와도 호환되지만 커넥터
각도로 인해 CTRL 1 포트나 COM 포트와 충돌할 수 있습니다.
8inch (20cm) 케이블 길이로, 직각 LEMO 호환
커넥터가 있습니다.
EXT Breakout EB-1 (RED Komodo, Komodo-X, V-Raptor)
EXT Breakout EB-1 (RED Komodo, Komodo-X,
V-Raptor)는 카메라의 9핀 0B LEMO EXT 포트를
아래에 나열된 산업 표준 커넥터로 변환합니다.
Genlock: 75-ohm BNC
Timecode: 5-pin 0B
CTRL: 4-pin 00
Trigger: 3-pin Fischer
EXT Pass-Through: 9-pin 0B
카메라 본체나 RED Komodo Breakout Side Plate (별도 판매)와 같은 사이드 플레이트에는 캡티브 1/4-20 나사와 고무 패드를 사용하여 부착됩니다.
20mm 간격의 ARRI M4 나사 구멍 두 개가 있어 Breakout Box Side Mounting Bracket (ARRI 3/8-16) (별도 판매)을 추가할 수 있습니다.
이를 통해 AB-1을 ARRI 로케이팅 핀과 함께 3/8-16 나사를 사용하여 부착할 수 있습니다.
8inch (20cm) 케이블 길이로, 직각 LEMO 호환
커넥터가 있습니다.
Baseline 15mm LW (RED KOMODO, KOMODO-X /
Blackmagic Pocket 4K / FREEFLY Ember S5K Baseplate)
Baseline 15mm LW (RED KOMODO, KOMODO-X / Blackmagic Pocket 4K / FREEFLY Ember S5K Baseplate)는 카메라들의 렌즈 중심으로부터 정확한 거리에 15mm 경량 로드를 고정하는 베이스 플레이트입니다.
하단의 ARRI 도브테일 슬롯은 상단 로드 잠금 메커니즘을 사용하여 포함된 Baseline ARRI 도브테일 또는 기타 ARRI 표준 도브테일에 부착됩니다.
엄지 나사를 풀고, 은색 버튼을 눌러 ARRI 도브테일에서 베이스 플레이트를 해제합니다.
다시 부착할 때, 아래로 내려서 팝 소리를 듣고 연결되었는지 확인하세요. ARRI 도브테일에서 위치를 조정한 후, 래칫 엄지 나사를 잠그세요.
Baseline ARRI 도브테일은 하단 ARRI 마운팅 플레이트로, 1/4-20 또는 3/8-16 나사를 사용하여 삼각대
플레이트에 부착하거나, 중앙 또는 오프셋 나사 간격을 가진 ARRI 표준 브릿지 플레이트에 부착할 수 있습니다.
상단의 ARCA 도브테일 슬롯은 포함된 ARCA Dovetail을 고정하며, 상단으로 장착하거나 후면에서 슬라이딩하여 설치할 수 있습니다. 후면에서 슬라이딩할 때, 알맞게 설치되면 안전 핀이 팝 소리와 함께 잠깁니다. 위치를 조정한 후에는 래칫 엄지 나사를 잠그세요.
상단으로 장착하는 방법은 엄지 나사를 풀고,
래칫 손잡이를 밖으로 당겨서 ARCA 클램프가 완전히 열릴 때까지 래칫 손잡이를 돌리면 됩니다.
조이는 과정은 반대로 하세요.
ARCA Dovetail의 중앙 나사 슬롯은 1/4-20 및 3/8-16 마운팅 나사와 호환되며, 수직 로드 구멍에는 Metabones와 같은 어댑터를 위한 1/4-20 렌즈 지원
포스트가 포함되어 있습니다.
Rod Bracket (15mm LW) (별도 판매)은 베이스 플레이트의 뒷면에 부착하여 후면 15mm LW 로드 서포트를 제공할 수 있습니다.
Breakout Side Plate for RED KOMODO and KOMODO-X
Breakout Side Plate for RED KOMODO, KOMODO-X는 RED KOMODO, KOMODO-X의 측면에 부착되며, 1/4-20, 3/8-16 ARRI 로케이팅 핀, ARRI 표준 로젯,
그리고 M4x20mm 나사 구멍을 제공합니다.
RED의 간격과 일치하는 두 개의 오프셋 1/4-20 나사
구멍은 GDU Atlas Side Handle (Raptor, Right)와 같은 특정 서드 파티 제품을 부착할 수 있게 합니다.
RED Komodo-X에서 사용할 때, 후면 1/4-20 나사 구멍은 Audio Breakout AB-1 (RED Komodo-X)와 EXT Breakout EB-1 (RED Komodo, Komodo-X)의 이상적인 장착 위치를 제공합니다.
RED Komodo에서 사용할 경우, Audio Breakout AB-3 (RED Komodo)와 EXT Breakout EB-1 (RED Komodo, Komodo-X)을 함께 사용할 수 있습니다.
이 사이드 플레이트는 RED의 PL 마운트 서포트와
호환됩니다.
사이드 플레이트에 있는 케이블 루프는 청결한 케이블 관리를 가능하게 합니다.
Left Side Plate for RED KOMODO and KOMODO-X
Left Side Plate는 RED KOMODO 및 KOMODO-X의 측면에 부착되며, 1/4-20, 3/8-16 ARRI 로케이팅 핀이 있는 ARRI 표준 로제트, 그리고 M4x20mm 나사 구멍을 제공합니다. 윤곽 형태로 설계되어 Komodo-X에서 미디어 도어 버튼을 실수로 누르는 것을 방지합니다.
RED의 간격에 맞춘 두 개의 오프셋 M4 구멍은 GDU Atlas Side Handle (Komodo, Left)와 같은 특정 서드 파티 제품을 부착할 수 있게 하며, 전면 M4 구멍은 RED의 PL 마운트 서포트와 호환됩니다.
Bridgeplate
![M49-BSL-BRP-19-1.webp](https://static.wixstatic.com/media/51ef80_daf7e2bcf4bf482abdf81565c2d82c88~mv2.webp/v1/fill/w_517,h_517,al_c,q_80,usm_0.66_1.00_0.01,enc_auto/M49-BSL-BRP-19-1.webp)
![MID49 투명.png](https://static.wixstatic.com/media/51ef80_ee1930e09374462f98644f32b9009122~mv2.png/v1/fill/w_218,h_218,al_c,q_85,usm_0.66_1.00_0.01,enc_auto/MID49%20%ED%88%AC%EB%AA%85.png)
Baseline Bridgeplate 19mm
Baseline Bridgeplate (19mm)는 퀵 릴리스 기능이 있는 ARRI 표준 브릿지 플레이트로, Baseline 15mm LW 베이스 플레이트와 결합하면 렌즈 중심에서 정확한 거리에 있는19mm 로드를 제공합니다.
하단의 ARRI 도브테일 슬롯은 ARRI 표준 도브테일을 상단으로 장착하는 잠금 메커니즘을 이용하여 부착합니다. 전통적인 브릿지 플레이트처럼 레버를 잠금 해제하고, 안전 릴리스를 당긴 후 레버를 더 움직이면 카메라가 도브테일에서 수직으로 해제됩니다.
다시 부착할 때, 아래로 내려서 팝 소리를 듣고 연결되었는지 확인하세요.
ARRI 도브테일에서 위치를 조정한 후, 래칫 손잡이를 잠그세요.
Baseline Bridgeplate는 대부분의 ARRI 표준 도브테일의 뒷부분에도 장착하고 제거할 수 있습니다.
포함된 (2) 개의 3/8-16 및 (2) 개의 1/4-20 나사는 중앙 나사 채널을 이용하거나 ARRI 브랜드 제품 중 일부를 사용할 때 두 개의 오프셋 구멍을 이용하여 장착할 수 있습니다.
![3-8-mount-3.webp](https://static.wixstatic.com/media/51ef80_2d3aa3a9977b4ee7bc4ddf7c1f5485e4~mv2.webp/v1/fill/w_517,h_517,al_c,q_80,usm_0.66_1.00_0.01,enc_auto/3-8-mount-3.webp)
Breakout Boxes &
Audio Accessories
![MID49 투명.png](https://static.wixstatic.com/media/51ef80_ee1930e09374462f98644f32b9009122~mv2.png/v1/fill/w_218,h_218,al_c,q_85,usm_0.66_1.00_0.01,enc_auto/MID49%20%ED%88%AC%EB%AA%85.png)
Breakout Box Rear Mounting Bracket (ARRI 3/8-16)
Breakout Box Rear Mounting Bracket (ARRI 3/8-16)은 EXT Breakout EB-1 (RED Komodo, Komodo-X,
V-Raptor) 측면에 두 개의 M4 나사로 부착되며 ARRI 로케이팅 핀이 있는 3/8-16 나사를 통해 장착할 수 있습니다.
Audio Breakout AB-1 (RED Komodo-X, V-Raptor, ARRI Alexa Mini)와는 호환되지 않습니다.
Breakout Box Side Mounting Bracket (ARRI 3/8-16)
Breakout Box Side Mounting Bracket (ARRI 3/8-16)은 EXT Breakout EB-1 (RED Komodo, Komodo-X,
V-Raptor) 측면에 두 개의 M4 나사로 부착되며 ARRI 로케이팅 핀이 있는 3/8-16 나사를 통해 장착할 수 있습니다.
EXT Breakout EB-1 (RED Komodo-X, V-Raptor, ARRI Alexa Mini)와는 호환되지 않습니다.
